[硬件] 超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

[复制链接]
15_avatar_small 兵哥哥 online_supermod 兵哥哥 发表于 2020-5-22 01:46:59 | 显示全部楼层 |阅读模式
本帖最后由 兵哥哥 于 2020-5-22 21:32 编辑

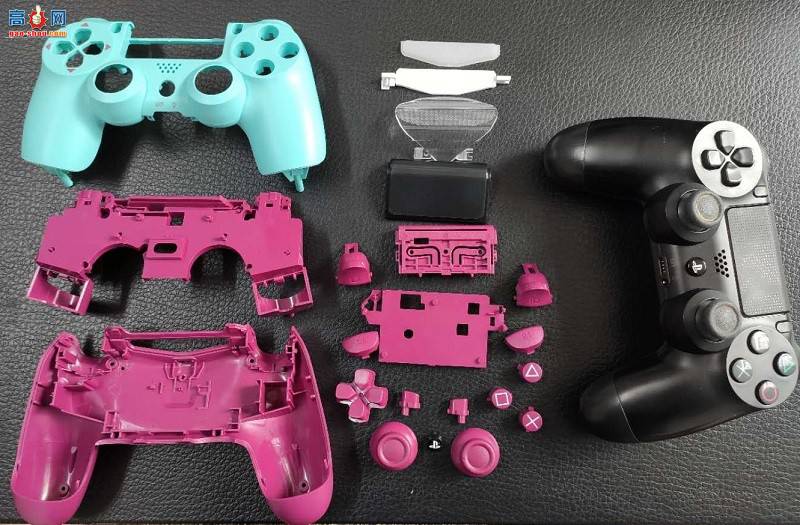

       前言:身为模友的兵哥,自然也是一个不折不扣的游戏爱好者,有一台PS4游戏主机也不足为奇。玩了几年的PS4 PRO游戏机的DS4原装游戏手柄玩的是越来越旧,也越来越脏,无奈手柄的功能完好不需更换,兵哥就有了换壳的想法。经过了几天的某宝浏览,在众多的手柄替换壳里,相中了一家叫“熊大数码店88”卖的这款亮骚的“莓果蓝”限量版配色的替换壳,经过几天的耐心等待,终于接到了快递小哥的电话。废话不多说了,所有配件看下图:

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

上图列出了替换壳的蓝色上壳,莓粉色下壳、内骨架和按键,右边是待换壳的老手柄。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

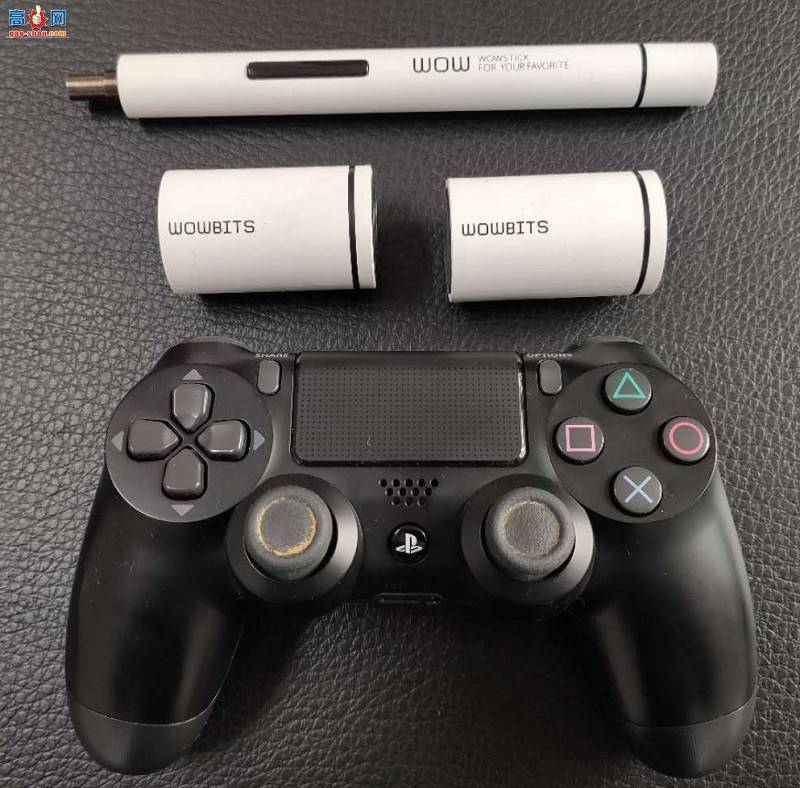

拿出我的御用电动工具WOWBITS电动螺丝刀。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

不过残念了,由于手柄螺丝的十字非常细小,没有合适的批头,只能用我的SATA世达小螺丝刀了。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

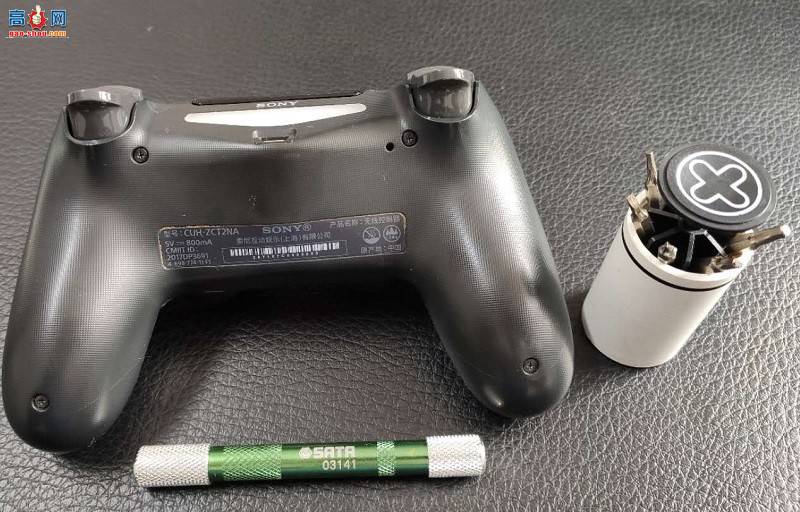

手柄型号是CUH-ZCT2NA,应该是5代柄,拧开图示的4颗螺丝。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

扣开左右的两个卡扣,手柄就拆开了。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

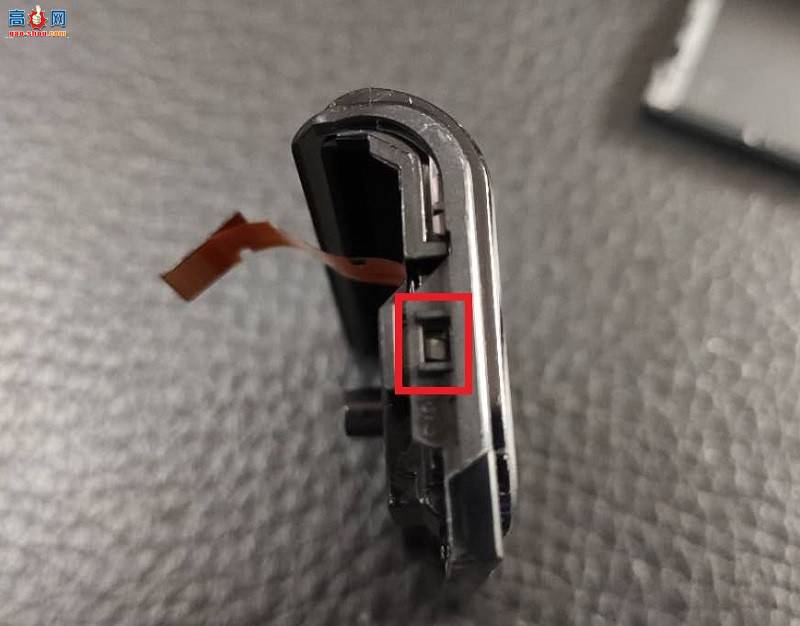

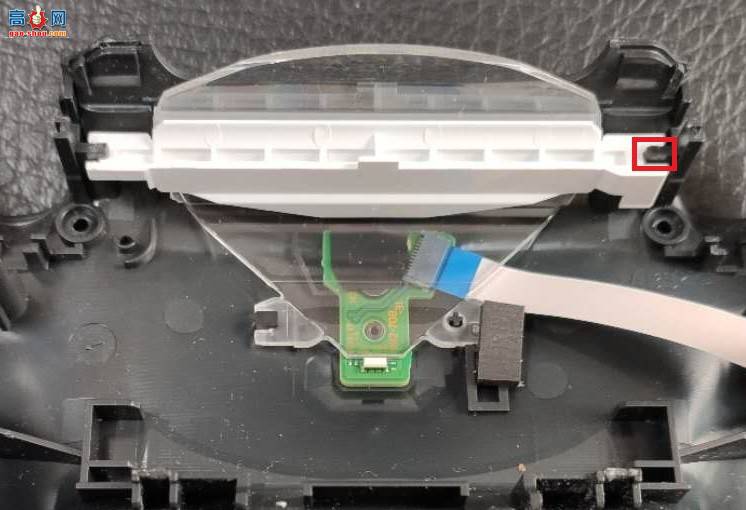

把后壳翻过来,就可以看到导光片和充电电路板,拆白色塑料压条的卡扣在右边图示处,用非常小的一字螺丝刀从上方垂直插入就可解锁。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

拿掉白色压条和透明导光板,揭开这块黑色的绝缘胶带。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

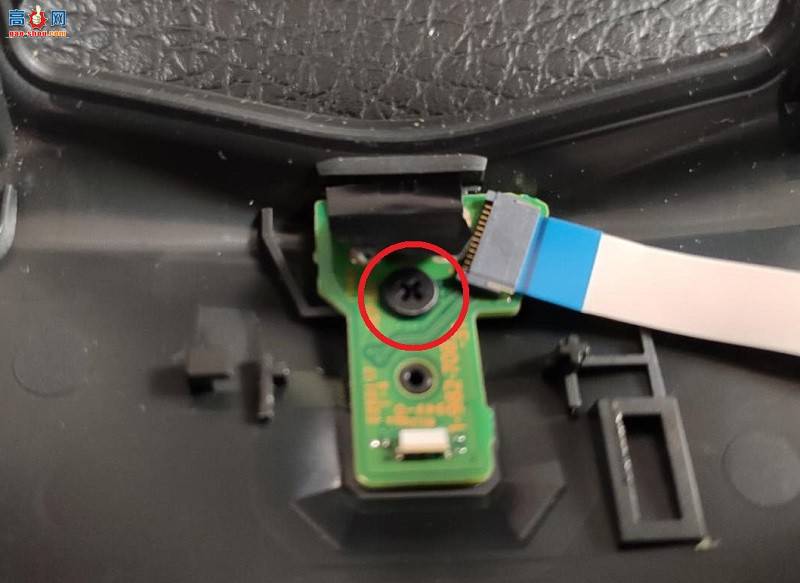

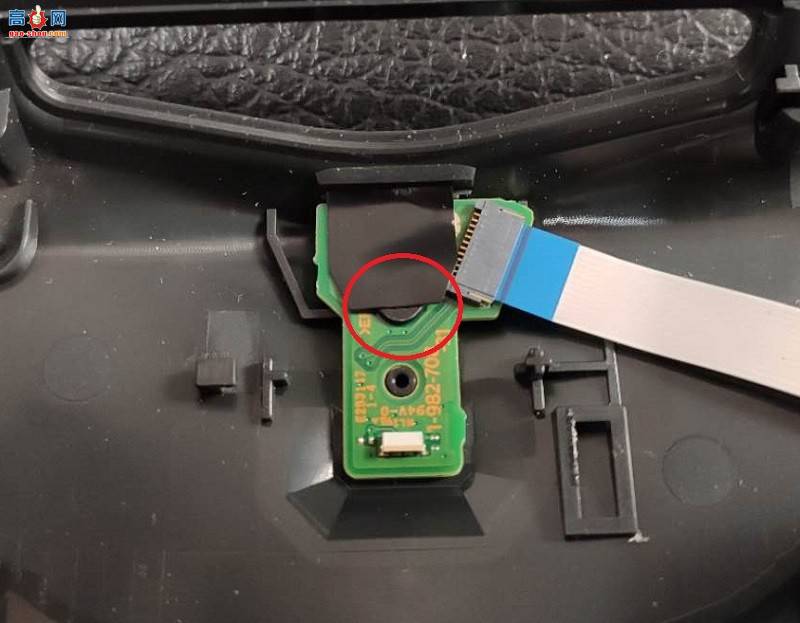

拧下这颗螺丝。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

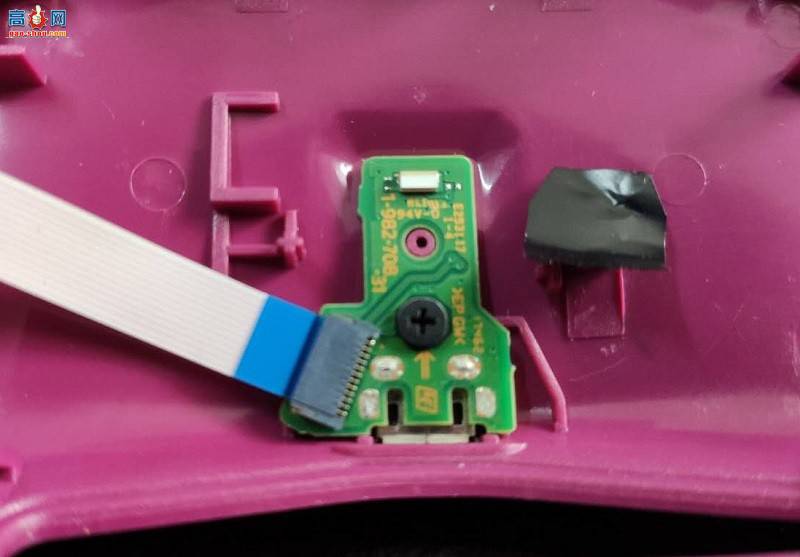

把充电板安装到新的背壳上,并拧上螺丝。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

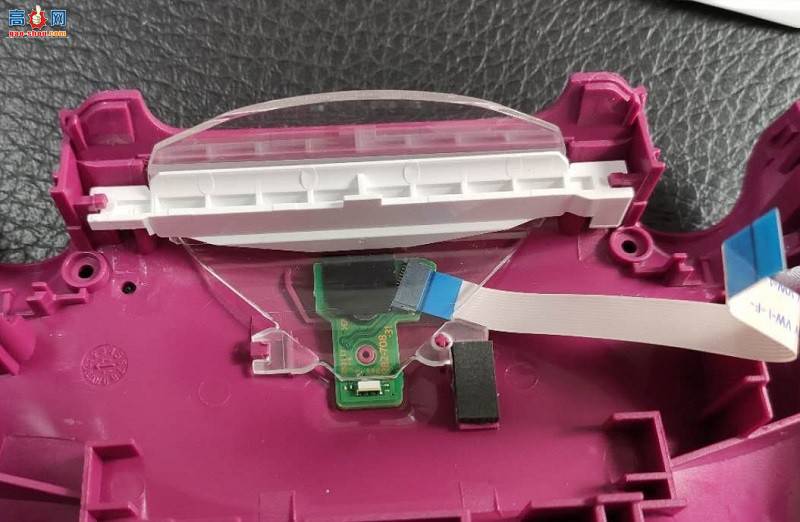

贴上黑色绝缘胶带后安装透明导光板和白色压条。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

拔下电池连接主板的白色插头。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

拧下这颗白色螺丝,黑色的电池固定架就拆下来了。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

拔下这条连带,中间的主板和骨架就和手柄前壳分开了。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

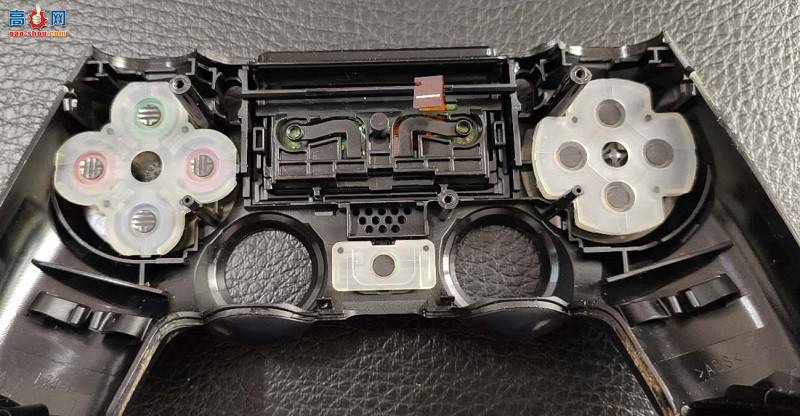

这是手柄前壳,可以看到左右按键的白色导电橡胶和中间黑色的触摸板。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

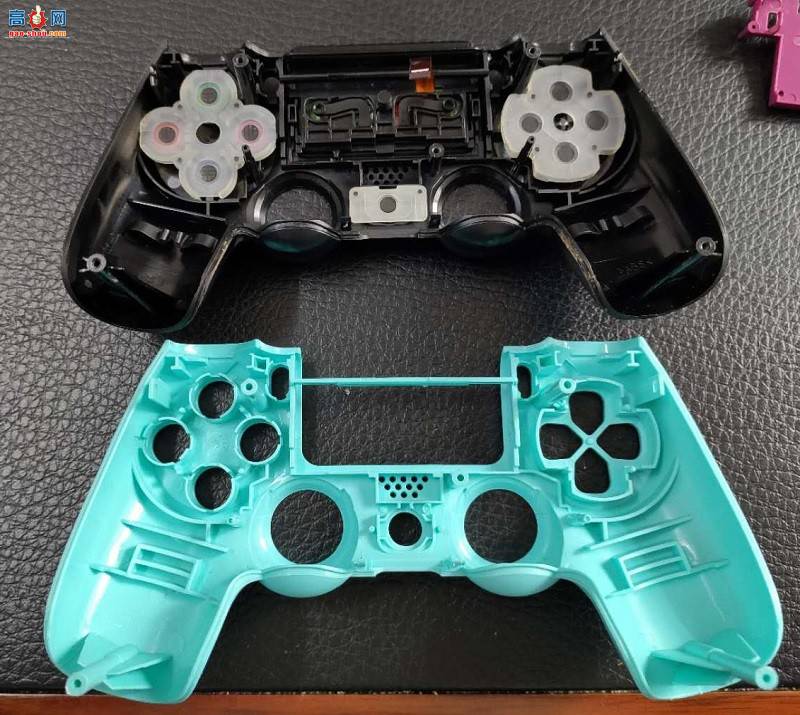

新旧前壳的对比图,我们现在来更换前壳和按键。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

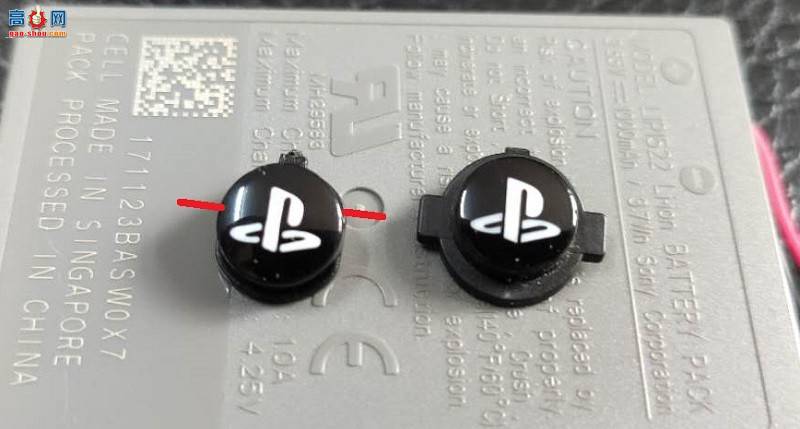

HOME键,左右不一样,保留右边原来的HOME键。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

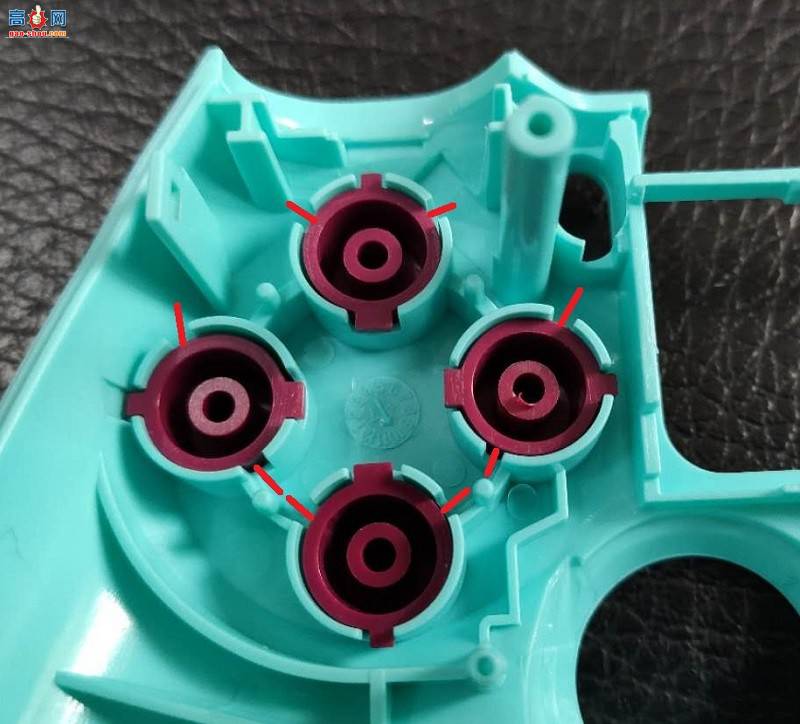

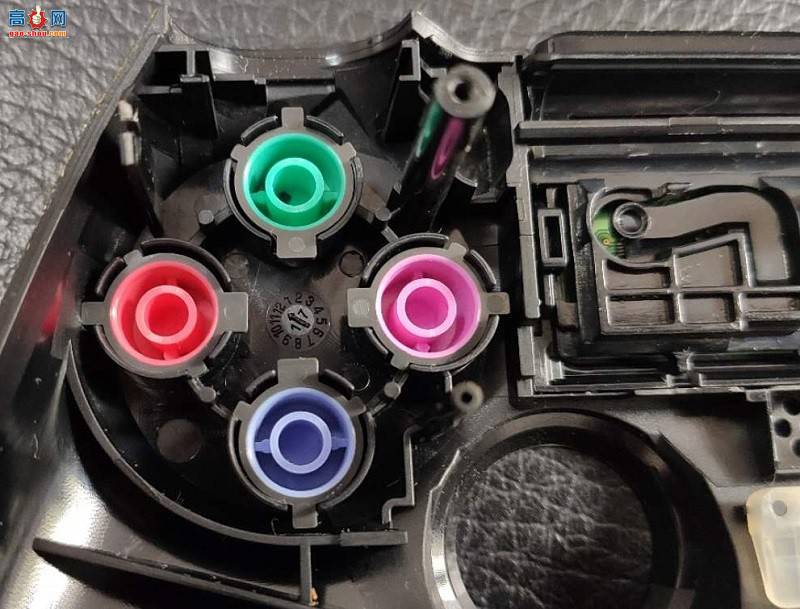

4个图形键,可以发现按钮和下图原来的按键不一样,用红线标出了缺失的部分,应该是为了按键能按的更顺畅。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

下面我们来更换触摸板

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

按压下图所示的卡扣即可拆开触摸板。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

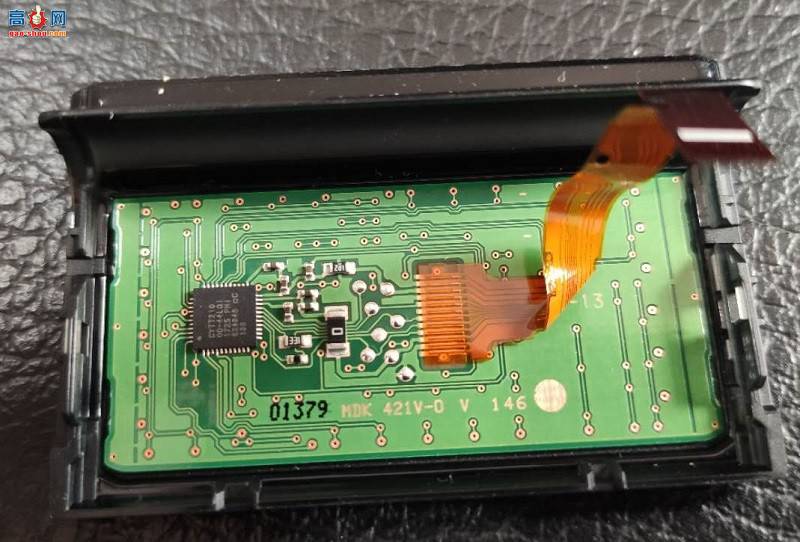

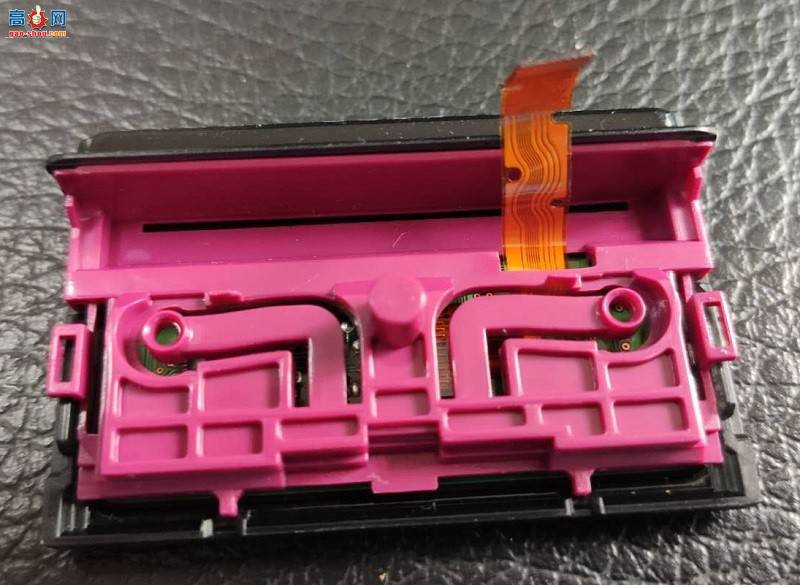

拆开后可以看到绿色的电路板和弯折后的排线

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

由于电路板和触摸板的外壳粘的牢很难分开,果断放弃保持原样。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

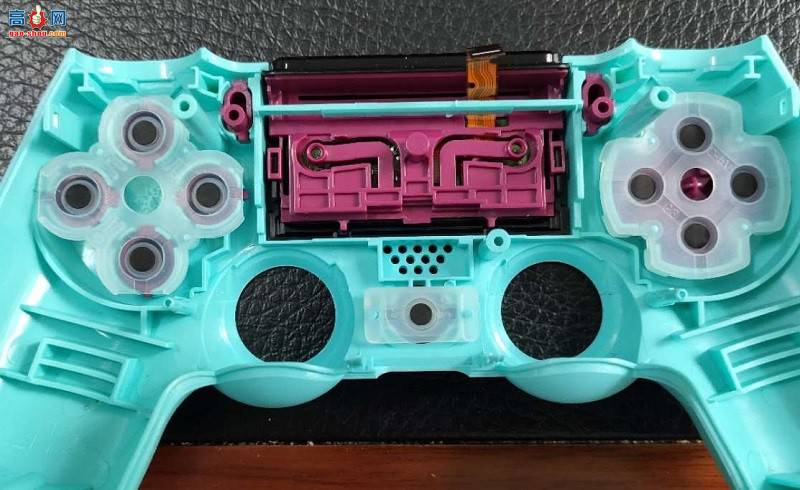

安装好新的粉色内壳

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

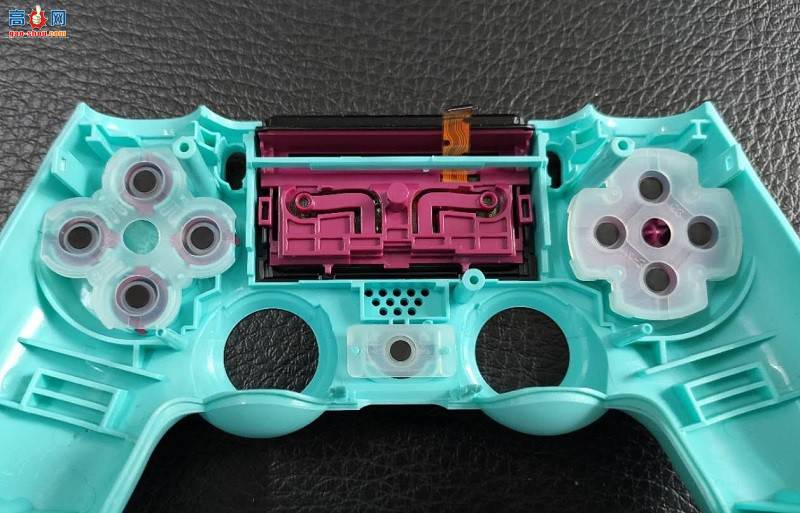

安装好所有按键和触摸板。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

接下来我们更换中壳,可以发现,形状并不一样,不过没关系。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

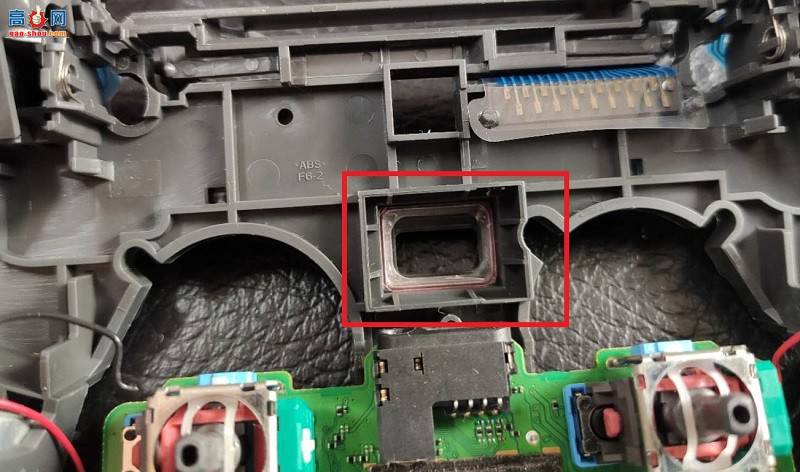

中壳翻过来,可以看到两个摇杆已经很旧了。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

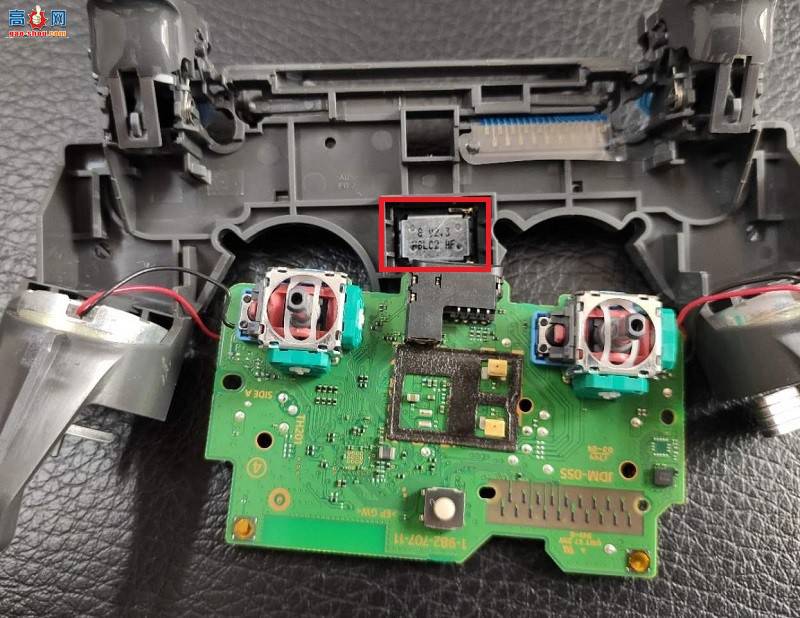

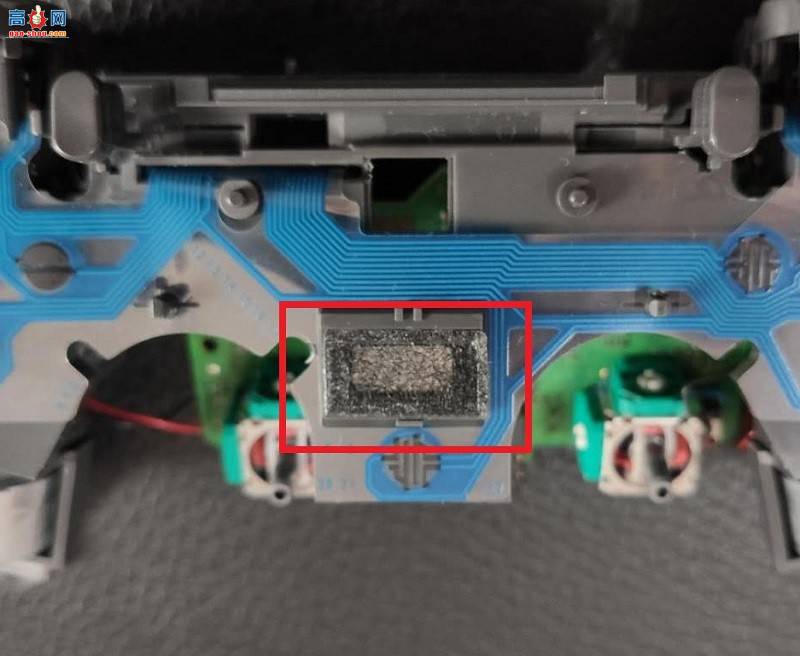

先把这个喇叭的防尘膜小心的撕下来,注意尽量不要撕坏。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

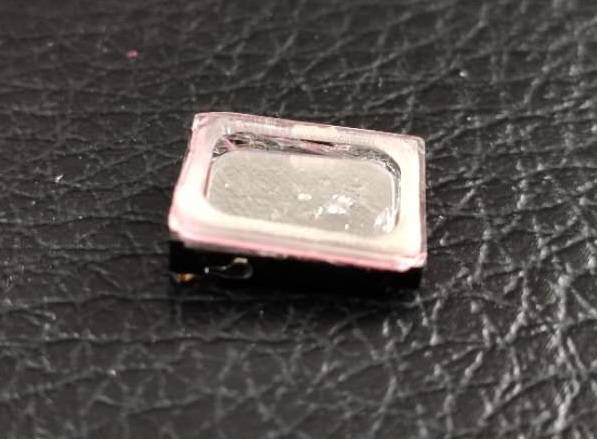

取下方形的喇叭。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

残念了,还有一部分粘在中壳上,小心的取下,应该是一种双面胶。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

把双面胶粘在喇叭上。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

小心的取下这张印刷电路膜,换到新壳上,并把喇叭和膜都安装好。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

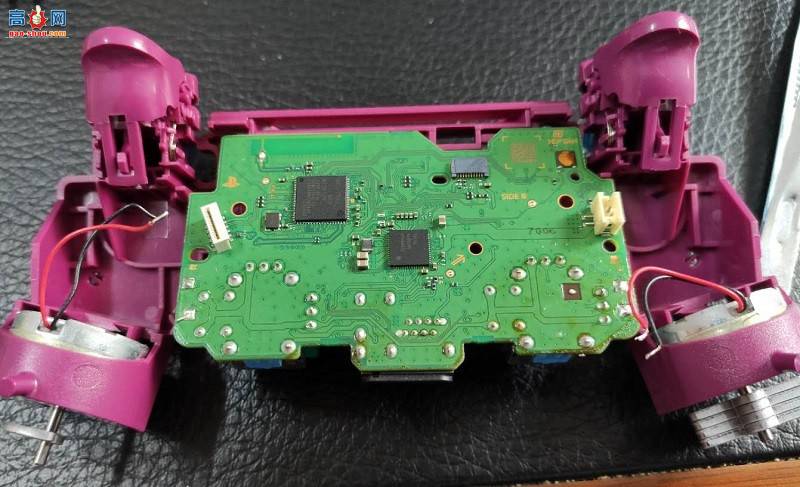

接下来我们把主板换过来,不过尴尬了,两个振动电机的线,必须要焊下来才能拆掉。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

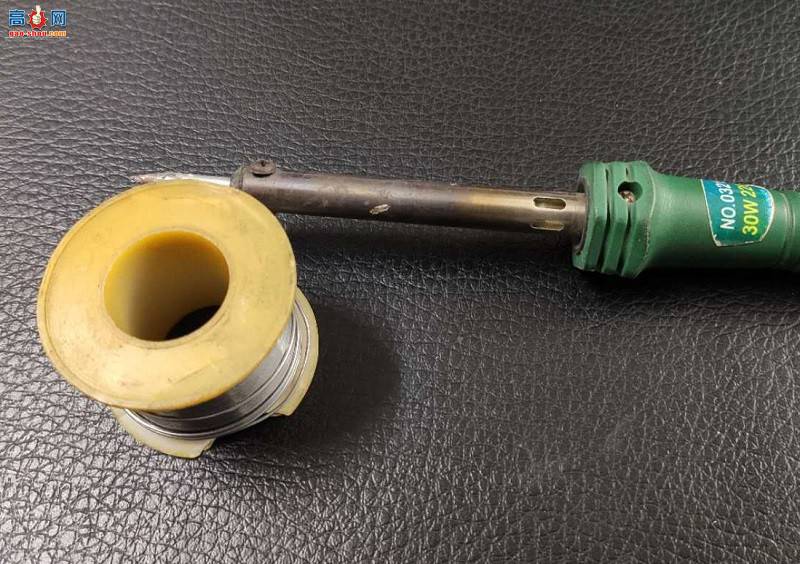

无奈,我找出了我年久不用的电烙铁和焊锡丝。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

把电机粘好在新壳上,准备焊接。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

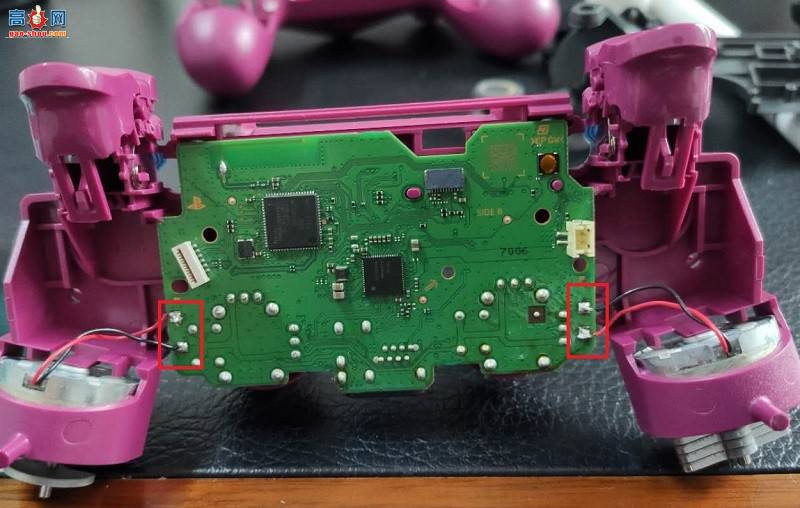

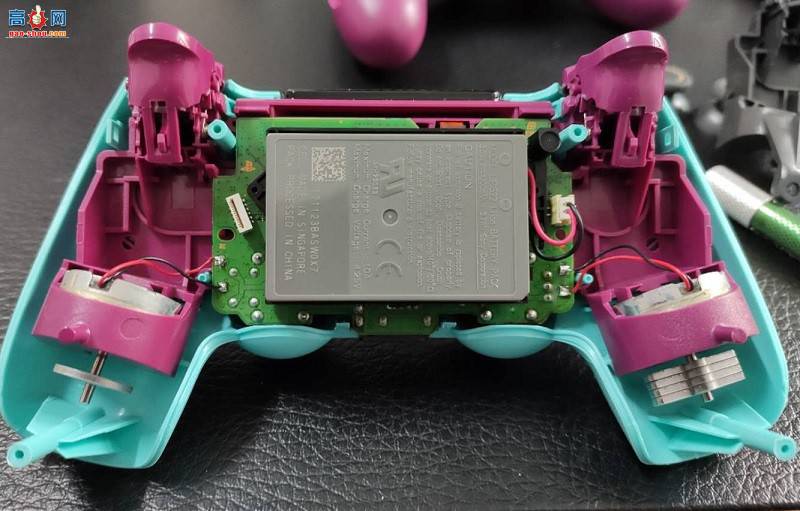

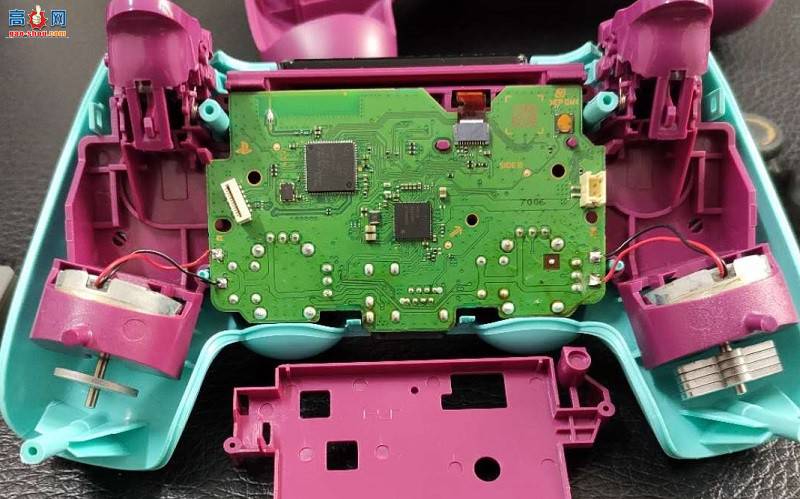

焊好了,虽然焊点不是那么饱满圆润,不过应该不是那么容易开焊,注意左右的红黑线的位置并不相同。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

开始总装了,把前壳放在桌面上。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

把中壳安装在前壳上,插好触摸屏的排线,对上按键电路膜的触点。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

接下来安装电池的支架,发现两者截然不同。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

经过再三的尝试,决定沿用旧版的电池支架,安装好电池后,把后壳安装好。

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

亮骚的莓果蓝配色的PS4手柄换壳作业大功告成了,看着漂亮的手柄,满足感爆棚呀!

超详细索尼PS4手柄换壳教程,黑柄变亮骚莓果蓝限量手柄

       最后总结一下,对于玩模型的兵哥来说,这个换壳作业的难度不大,但是充满了意外发生,螺丝批头不匹配,电机的线需要焊接才能拆下来,可以说是状况连连。还有并不是所有的新壳配件都能安装使用,过程中要懂得取舍,延用旧配件也是必须的。最重要的一点是,这个手柄替换壳并不提供组装说明书,在替换作业的过程中,拍照记录变得非常重要,尤其是振动电机的红黑线的焊点位置,兵哥就是查了照片才确认的。好,说了这么多,这个换壳作业的整体来说难度还是很高的,兵哥不建议动手能力不强的同好轻易尝试,否则轻则浪费钱,重则搞坏手柄就得不偿失了,还是找动手能力强的朋友帮忙更换最好。

      兵哥希望这篇教程能对想给PS4手柄换壳的朋友有所帮助,过几天,水晶蓝的替换壳就到了,兵哥继续把另一个手柄也换了。

      只要潜心钻研,人人都是高手,我们下次教程再见!
